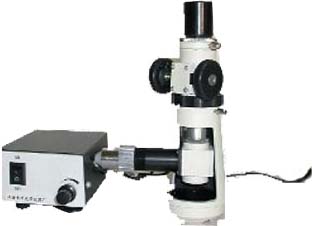

蔡康便携式金相显微镜(手持式金相显微镜/现场金相显微镜） 一、仪器的主要用途      蔡康便携式金相显微镜是适用于现场多种大型工件的金相检查、失效分析的显微镜，它不用切割取样，可直接在工件上打磨、抛 光，从而保证工件的完整性。显微镜底座带有磁力吸座，直接吸附在工件上观察组织的现场金相检验。便携式金相显微镜适用于航空制造、机械制造、车辆制造、锅炉及压力容器的制造及检验、石油化工、铁路、造船、电厂、电站、设备安装、大型模具、安全检测、质量监督、理化试验室等行业。还可广泛的应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。 二、仪器特点 1.小型精密光学结构，图像清晰稳定 2.放大倍数100×—400X/ 500×，消色差金相物镜/平场消色差金相物镜 3.BJ-300X配三孔转换器 4.6V，15W卤素灯照明，选配充电锂电池 5.齿轮式XY轴移动平台，保证横向不自行下划 6.专用机械通断磁力底座，适合各种工件表面 7.快速制样，电解抛光仅需10分钟完成抛光和浸蚀 8.BX-300D可连接数码相机 9.BX-300C含视频成像系统及金相分析软件

BJ-X BJ-200X BJ-300X

二、仪器的主要技术指标(便携式金相显微镜/手持式金相显微镜/现场金相显微镜） BJ-X 1、目镜：放大倍数：10X 视场直径（mm）:ф18 2、物镜 消色差物镜 数值孔径（NA） 工作距离（mm） 10X 0.25 7.3 40X 0.65 0.5 3.总放大倍数：100X、400X 4.机械筒长：160mm 5.调焦距离：36mm 6.调光电源：6V 2.1W BJ-200X/ BJ-300X 三、技术参数 1、目 镜： 类 型 放大倍数 视场（mm） 大视野目镜 10X 20 12.5X 16 2、 物 镜： 类 型 放大倍数 工作距离（mm） 数值孔径（NA） 平场消色差物镜 4X 17.5 0.1 10X 7.31 0.25 40X 0.63 0.65 3.总放大倍数：100×-500× 4.微型调速磨光机：转速5000～37000rpm，配80#-700#磨头 5.电解抛光机：0～30VDC，0～2A，阴极抛光笔，阳极夹 6.复膜纸：厚度：0.034mm，丙酮溶剂 7.照明电源：非球面聚光镜，6V/15W卤素灯 8.包装箱：475×280×160mm
